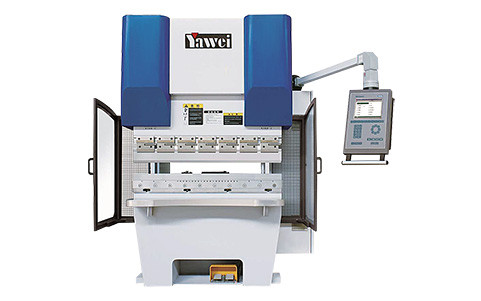

Листогибочный пресс YAWEI серия PBE с ЧПУ

Листогибочный пресс с ЧПУ

- Оснащен электро-серво системой, занимает небольшую площадь
- Перемещение верхней траверсы с помощью ШВП, сигнал с оптических линеек отслеживающий перемещение
верхней балки подается в контроллер для осуществления полного цикла контроля
- Задний упор управляется серводвигателем переменного тока, прецизионным ШВП по линейным направляющим.

Металлообрабатывающее оборудование YAWEI-NISSHINBO представляет собой простые в использовании станки с хорошо продуманной и выполненной конструкцией и высокой надежностью. Yawei Machine Tools (Китай) имеет 50-летний опыт станочного производства и на данный момент сотрудничает с компанией Nisshinbo (Япония).

Оборудование YAWEI-NISSHINBO комплектуются всемирно известными компонентами - револьверами инструмента Nisshinbo, гидравликой Voith, Hoerbiger, Rexroth; ЧПУ контроллерами Delem, Cybelec, Fanuc, приводами и двигателями Siemens, FanucиPanasonic; линейными направляющими и шариковыми винтовыми парамиTHK и Raco и др.

Листогибочный пресс YAWEI-NISSHINBO отличает:

- Высокая скорость, точность, прочность;

- Электро гидравлическая система с обратной связью синхронизации гиба;

- Рабочий стол с автоматической гидравлической компенсацией;

- ЧПУ управление 4+1 осей - Y1, Y2, X, R + компенсация прогиба балки;

- Варианты компоновки ЧПУ  - графические.

Серия PBЕ - Стандартное оснащение

Delem DA56, Нидерланды ЧПУ с 2D-графикой и программированием
Задний упора состоит из двух осей с ЧПУ (X, R), перемещающиеся при помощи ШВП, по линейным направляющим,привод- серводвигатель переменного тока;
Оснащен двумя упорами, которые перемещаются влево и вправо вдоль линейной направляющей
Механические устройства быстрого зажима
На столе установлена двухручьевая матрица типа 2 -V. (включая один набор инструментов евростандарт)
Оптический шкала Heidenhain, Германия
Два фиксированных передних держателя листа
Две боковые защитные панели и задняя защитная панель

Серия РВЕ - Дополнительное оснащение

Delem DA65W, Нидерланды, 2D-графический дисплей для програмирования
Двусторонний зажим
Дополнительный стопор, двигающийся по линейной направляющей
Кондиционер для электрошкафа
Система безопасности
FIESSLER AKAS-LCIIF (внутри ПЛК)
LAZERSAFE LZS003
Ограждение для безопасности СЕ стандарта
Гидравлическая система со средней позицией мониторинга функции + Fiessler AKAS-IIF (в ПЛК)
Гидравлическая система со средней позицией мониторинга функции + Fiessler AKAS-LCIIF (внутри ПЛК, выравнивание лазерным лучом) + другое требование СЕ
Гидравлическая система со средней позицией мониторинга функции + Безопасность ПЛК Pilz+ Световые завесы Leuze

 Два серводвигателя контролируют ход верхней траверсы. Двигатели гарантируют точность позиционирования верхних и нижних инструментов, обеспечивая точную гибку. Серия PBE создана для обработки небольших и комплексных деталей, позволяя осуществлять точное оперирование при помощи контроля траверсы. Этот фактор обеспечивает высокое качество изделий.

 Задний упор, контролируемый ЧПУ по двум осям (Х- длина гибки и R – высота упоров) и в ручную по осям Z1, Z2 – расстояние между упорами, установлен в стандартной конфигурации на всех станках серии PBE. Высокоточные линейные направляющие установлены для обеспечения максимальной точности гибки.

 Точные инструменты и система зажима обеспечивают точный угол гибки. Серия РВЕ спроектирована для европейской системы зажима инструментов в стандартной конфигурации. Также, может оснащаться системой клинового зажима для быстрой смены инструментов. Инструмент может быть установлен в любой позиции траверсы, не учитывая ее ширину.

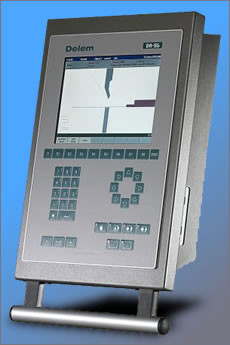

Контроллер

Графическое программирование, расчет последовательности гибки, симуляция 2D обеспечивают быстрое программирование для листогибочных прессов с ЧПУ.
Программирование Delem-56 осуществляется с легкостью, при помощи простого рисунка профиля заготовки на экране. Моделирование последовательности гибки осуществляется при помощи удобного приложения. Одним нажатием кнопки программа рассчитывается и запоминается.
